Лента радиационно-сшитая мастичная ДОНРАД-ГАЗ
ТУ 2245-030-46541379-2004
Лента радиационно-сшитая мастичная ДОНРАД-ГАЗ разработана совместно с Всероссийским научно-исследовательским институтом природного газа и газовых технологий, ООО «ВНИИГАЗ».
Лента радиационно-сшитая мастичная ДОНРАД-ГАЗ (далее по тексту – лента), предназначена для защиты от коррозии при проведении в трассовых условиях капитального ремонта изоляционного покрытия (переизоляции) труб газонефтепродуктопроводов в качестве обертки до 1420 мм включительно, с температурой транспортируемого продукта не выше плюс 35°С.
Лента представляет собой рулонный материал, получаемый путем нанесения слоя (адгезива) битумно-полимерной мастики, на радиационно-сшитую полиэтиленовую ленту (основу), изготовленную из термосветостабилизированного полиэтилена.
В качестве адгезионного слоя используется мастика ТРАНСКОР-ГАЗ ТУ 5775-004-32989231-03 (или другой тип мастики, разрешенный к применению в установленном порядке).
Материалы, используемые для изготовления ленты, должны соответствовать требованиям действующих стандартов и технических условий.
Размеры лент указаны в таблице
|
Наименование показателя |
Норма |
|
Общая толщина ленты, мм |
1,8 ± 0,2 |
|
Ширина ленты, мм |
450 ± 5 |
|
Наружный диаметр рулона, мм |
350 ± 50 |
|
Длина полотна в рулоне, м |
60 ± 1 |
|
Примечание - По согласованию с потребителем возможно изготовление ленты другой ширины и длины полотна и другого наружного диаметра рулона. |
|
Для предотвращения слипания ленты в рулоне на мастичный слой наносится антиадгезионный материал, который должен выступать за ширину полотна ленты не более чем на 15 мм с каждой стороны.
Рулон ленты должен состоять из одного отрезка полотна. При разматывании рулона антиадгезионный материал должен свободно отслаиваться от мастичного слоя.
Внешний вид и показатели качества ленты
|
Наименование показателя |
Норма |
|
Внешний вид рулона |
Конусность, бочкообразность, седловидность - не более 5мм по ширине рулона |
|
Внешний вид ленты |
Не допускаются разрывы, складки, проколы, пропуски мастики и инородные включения |
|
Прочность при разрыве ленты-основы в продольном направлении при температуре (20 ± 5)°С, МПа, не менее |
12,0 |
|
Относительное удлинение при разрыве ленты-основы в продольном направлении при температуре (20±5)°С, %, не менее |
200 |
|
Содержание гель-фракции ленты-основы, %, не менее |
40 |
|
Гибкость на брусе с радиусом закругления 10 мм, °С, не выше |
-20 |
|
Адгезия к битумно-полимерному покрытию при температуре 20°С, Н/см, не менее* |
10,0 |
|
Адгезия ленты к ленте в нахлесте при температуре 20°С, Н/см, не менее |
7,0 |
|
Водопоглощение через 1000 ч при 60°С, %, не более |
5,0 |
|
Диэлектрическая сплошность. Отсутствие пробоя при электрическом напряжении, кВ/мм |
5,0 |
|
* Адгезия ленты проверяется к битумно-полимерному покрытию, с которым она используется как обертка. Конструкции покрытия указаны в разделе «Указания по применению». |
|
Упаковка

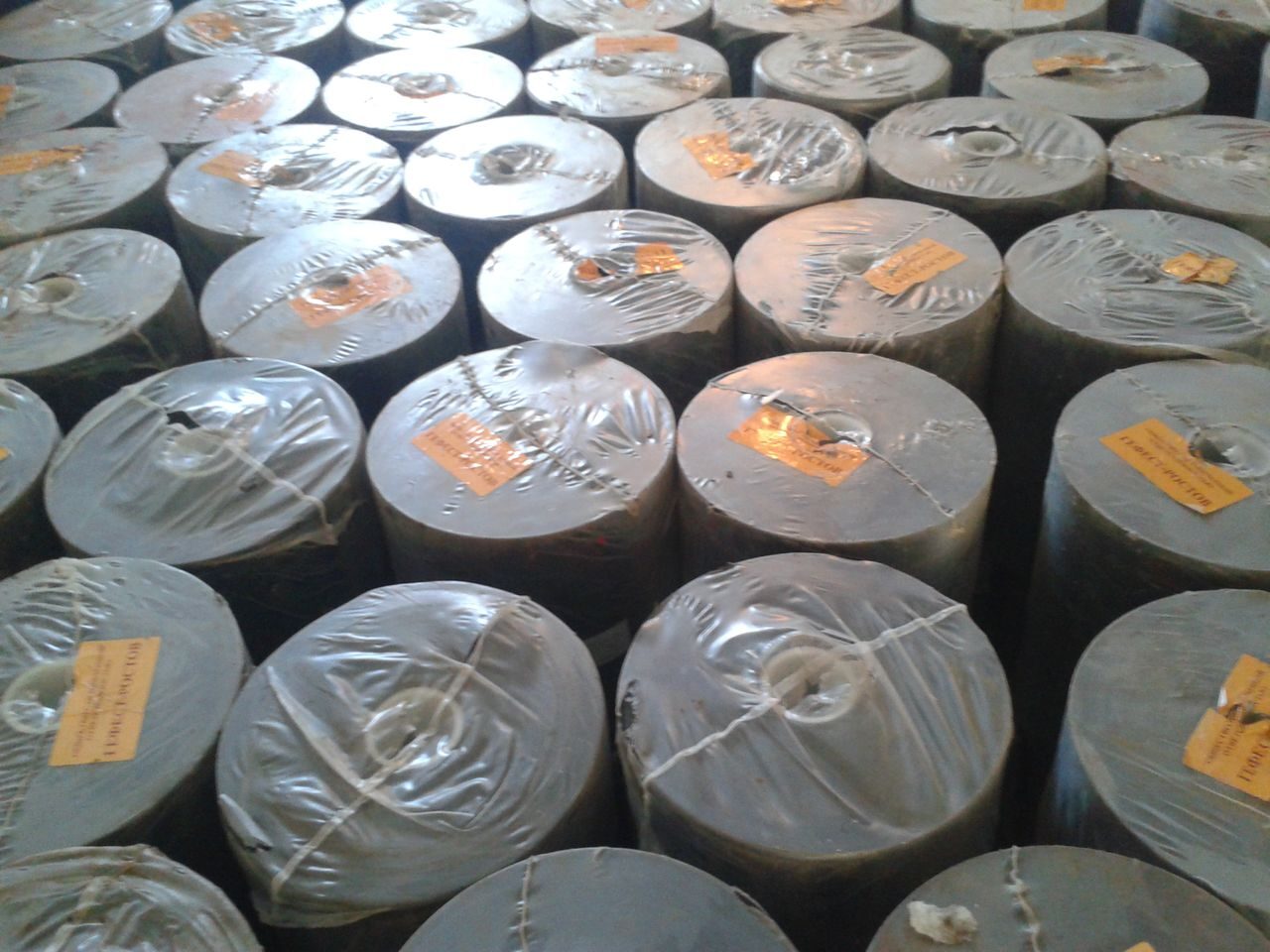

Ленту наматывают на полимерные гильзы внутренним диаметром (75±5)мм и наружным диаметром (85±5)мм. Конец ленты в рулоне закрепляется липкой лентой типа «СКОТЧ» либо другим способом, предотвращающим разматывание рулона.
Рулоны ленты упаковывают в полиэтиленовую пленку по ГОСТ 10354-82 или в полиэтиленовые мешки по ГОСТ 17811-78. Концы полиэтиленовой пленки завязывают шпагатом и заправляют вовнутрь шпули.
Рулоны устанавливают на поддоны в один ряд.
Транспортировка и хранение
Транспортирование ленты производится в крытых транспортных средствах, обеспечивающих сохранность транспортной упаковки и предохраняющих ее от попадания атмосферных осадков, в соответствии правилами перевозки грузов на данном виде транспорта.
Ленту в рулонах устанавливают в вертикальном положении в один ряд.
Хранение ленты должно осуществляться в заводской упаковке в складских помещениях на расстоянии не менее 1 м от отопительных приборов или в местах, защищенных от прямых солнечных лучей и атмосферных осадков.
Рекомендуемая температура хранения от плюс 10°С до плюс 30°С, влажность – не более 90%.
Указания по применению
Лента применяется в качестве обертки для переизоляции газопроводов диаметром до 1420 мм включительно с температурой эксплуатации не выше 35°С в следующих конструкциях:
Конструкция № 1
- Грунтовка ТРАНСКОР-ГАЗ, ТУ 5775-005-32989231-03 (или другой тип грунтовки, разрешенный к применению в установленном порядке).
- Материал рулонный армированный мастичный РАМ, ТУ 5774-014-05801845-2004 в два слоя или с нахлестом 50%, (или другой тип материала, разрешенный к применению в установленном порядке).
- Обертка – лента радиационно - сшитая мастичная армированная ДОНРАД - ГАЗ ТУ 2245-030-46541379-2004 с нахлестом не менее 30 мм.
Конструкция № 2
- Грунтовка ТРАНСКОР-ГАЗ, ТУ 5775-005-32989231-03 (или другой тип грунтовки разрешенный к применению в установленном порядке).
- Мастика ТРАНСКОР-ГАЗ, ТУ 5775-004-32989231-03 (или другой тип мастики, разрешенный к применению в установленном порядке).
- Стеклосетка ССТ-Б, ТУ 2296-004-00205009-03 (или другой тип материала, разрешенный к применению в установленном порядке).
- Обертка – лента радиационно-сшитая мастичная ДОНРАД-ГАЗ ТУ2245-030-46541379-2004 с нахлестом не менее 30 мм.
Лента применяется в качестве обертки для защиты трубопроводов диаметром до 720 мм включительно при переизоляции в следующей конструкции:
Конструкция №3
- Грунтовка ТРАНСКОР-ГАЗ, ТУ 5775-005-32989231-03 (или другой тип грунтовки, разрешенный к применению в установленном порядке).
- Материал рулонный армированный мастичный РАМ, ТУ 5774-014-05801845-2004 в один слой (или другой тип материала, разрешенный к применению в установленном порядке).
- Обертка – лента радиационно-сшитая мастичная ДОНРАД-ГАЗ ТУ2245-030-46541379-2004 с нахлестом не менее 30 мм.
Конструкции покрытия с лентой ДОНРАД-ГАЗ соответствуют требованиям конструкций покрытий на основе битумных материалов по ГОСТ Р 51164-98.
Температура окружающего воздуха при нанесении ленты на трубу от минус 20°С до плюс 40°С. При температуре окружающего воздуха ниже плюс пять градусов ленту перед применением выдерживают при температуре 20-25°С в течение не менее 24 часов. Нанесение ленты осуществляется при одновременном сматывании антиадгезионной пленки.
Нанесение ленты необходимо производить спирально без гофр, морщин и складок с нахлестом края последующего витка на предыдущий не менее 30 мм. Нахлест концов рулонного материала должен быть не менее 500 мм. Натяжение при нанесении должно составлять при температуре от минус 20°С до плюс 40°С не менее 2,0 кг/см ширины.
Запрещается нанесение ленты на влажную или покрытую льдом, снегом поверхность, а также во время выпадения атмосферных осадков.
